Supersonic HVAF M3 System [溶射システム]
Uniquecoat Technologies, LLC (ユニークコート/USA)

Uniquecoat technologies, LLC
    粒子スピード1,000m/sec の大容量溶射、高密度皮膜!
    M3 Supersonic Spray Gun

■適用
鉄鋼、石油、化学、製紙、
自動車、エネルギー、
航空宇宙 等の耐摩・耐蝕溶射

■溶射粉末タイプ
カーバイド系、メタル合金、メタル

■使用ガス
プロパンガス、プロピレンガス

■空気使用量
250SCF

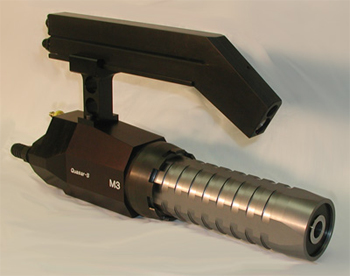

SSG-M3 GUN


      自信を持っておすすめする、最先端の高機能・高効率HVAF装置


■世界初、「粒子温度測定モニター」による溶射温度の管理

■HVOFに比べて、溶射コストの大幅削減!
(使用ガスはプロパン、またはプロピレンと圧縮空気のみ)

■全溶射データログアウトシステムによる、安心なデータ管理

■カーバイド系の溶射は、ノズルのクロッギングがありません



      HVAF M3 フレーム HVAF M3溶射フレーム



[Technical data]

■溶射効率(Typical D.E.)
カーバイド系 50-72%
メタル系  60-85%

■溶射量(Max Spray Rate)
カーバイド系  65Lb. (30kg)/h
メタル系  50Lb. (23kg)/h

■粒子速度
3300-4000 ft/sec(1000-1200 m/sec)


      HVAF M3 フレーム HVAF M3溶射フレーム

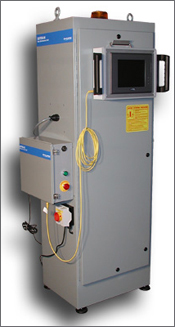

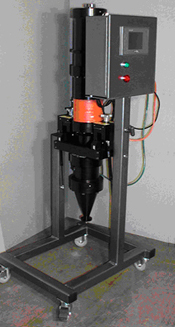

      Control Console SSTEK-M Powder Feeder PF100S
      Control Console SSTEK-M Powder Feeder PF100S(PF100WL)

  カーバイド系溶射データ
Common Name Powder Type Composition, wt.% Particle Size Hardness HV300 DE, %
Tungsten carbide-cobalt-chrome Agglomerated and Sintered, Spherical Co-10 Cr-4
WC-balance
-30 + 10µm 1430-1500 50-55%
Tungsten carbide-cobalt-chrome Agglomerated and Sintered, Spherical Co-10 Cr-4
WC-balance
-45 + 10µm 1270-1350 60-66%
Tungsten carbide-cobalt Agglomerated and Sintered, Spherical Co-12
WC-balance
-30 + 5µm 1280-1340 50-55%
Tungsten carbide-chrome carbide-nickel Agglomerated and Sintered, Spherical Ni-7 Cr3C2-20
WC-balance
-25 + 5µm 1270-1400 52-56%
Chrome carbide Agglomerated and Sintered, Spherical Ni-25
Cr3C2 -balance
-38 + 5µm 950-1020 72-75%
     *DE data is based on common powder brands, contact sales for DE data for specific powder manufacturers.

  皮膜組織写真

  ■WC-10Co-4Cr (造粒焼結粉, -30+5μm)




  ■WC-20Cr3C2-7Ni (造粒焼結粉, -25+5μm)



  ■金属合金粉

  @Ni-22Cr11AlY (500x)


[Coating Objective]
Protection against the high temperature oxidation and corrosion of
gas turbine components

Porosity – < 0.5%
Bond Strength – 8,000psi



  ACo-32Ni22Cr8Al0.6Y (500x)


[Coating Objective]
Protection against the high temperature oxidation and corrosion of
gas turbine components

Substrate – carbon steel
Porosity – < 0.5%
Bond Strength – 8,000psi



  BStellite 6 (200x)


[Coating Objective]
Abrasion resistant coating

Substrate – titanium
Porosity – near 0%
Bond Strength – 8,000psi



  CInconel 625 (200x)


[Coating Objective]
The alloy resists a wide range of severely corrosive environments and
is especially resistant to pitting and crevice corrosion. Used in chemical
processing, aerospace and marine engineering, pollution-control equipment,
and nuclear reactors.

Substrate – carbon steel
Porosity – near 0%
Bond Strength – 8,000psi
